Flinterwâlts

Centrine Butt-clamp soft seal Butterfly Valve, Double Eccentic Flang Valve Kompakte Strân, Komplakken, Kommisjedoelen, Catering en oare systemen fan wetterfoarsjenning en ôfwettering, as regulator en besuniging.

Butterfly-klep, neilitten as flinterklep (flinterwâl), ferwiist nei it slutende lid (valve flap plate om de iepening te meitsjen en sluten fan in soarte fan in fentyl, yn ‘e pipeline wurdt fral brûkt foar snijden en throttling. Butterfly-fentyljen en ôfslutende lid is in skyffoarmige flinterplaat, draait om syn eigen as yn it fentyl lichem, om it doel te berikken en sluten of regeljouwing. Butterfly-fentyl Folslein binne foar folslein sletten is normaal minder dan 90 °, flinfly-fentyl sels, om sels te besjen, om te ynstallearjen, te ynstallearjen op ‘e fentylestoarre It gebrûk fan wjirm gearredier, kin net allinich de flinterplaat meitsje mei feardigens mei sels-locking, sadat de flintersplaat yn elke posysje stopt, mar ek ferbetterje de operaasje fan ‘e fentyl.

De skaaimerken fan yndustriële spesjale flinters kinne hege temperatuer wjerstean, it jildende druk is ek heger, is grut, it fentyl stiel, de segelfleiling is makke fan ‘e kleveringsplaat is makke fan metalen ring ynstee. Grutte hege-temperatuerkwâlen binne makke fan weldde stielen plaat en wurde fral brûkt foar middelste middelfleis fan hege temperatuer makke fan kanaal fan hege temperatuer en gaspipels.

Trije kearn technyske ûntwerpen fan hege prestaasjes Butterfly-kleppen

Storaen’s Butterfly-klep-klepje yndustriële streame kontrôle fia ynnovative yngenieurs, kombinaasje fan presys-dichting, materiële ûntslach, en tûke hanneling om unmatcher om unmatched prestaasjes te leverjen yn ferskate applikaasjes. As liedende provider fan Butterfly Valve-soarten en oplossingen adressearje ús ûntwerpen de krityske útdagings fan lekkage, wear, en operasjonele effisjinsje. Hjir is hoe trije kearntechnologyen ús flinterwâlen apart ynstelle.

1. Eksintrike fersegellende systemen foar prestaasjes fan nul-lek

It hert fan ús High-prestaasjes Butterfly-fentyl leit yn har avansearre eksintrike ûntwerpen, eliminearje de mienskiplike lekkage Lekkage-útjeften pleagjende tradisjonele kleppen:

Dûbele eksintrike geometry: in offset skiifas (1e eksintrisiteit) en sit fan ‘e sitten (2e eksintrisiteit) Meitsje in "line-kontakt" as slút feroveret mei 40% yn ferliking mei 40% ferlike models. Dit ûntwerp soarget derfoar om buba-strakke ôfwiking te meitsjen foar gassen en floeistoffen, sels by hege druk (oant Pn16.0mPa), wêrtroch’t it ideaal makke foar applikaasje foar flinter fentyl yn gemyske pipelinen en steamssystemen.
Triple eksintrike ynnovaasje: Foar ekstreme omstannichheden (450 ° C + flue gas as abrasive media) foegje ús trijeflang in tredde offset (skiif tilt), wêrtroch metal-to-metal-dichting tastiet. Dizze technology oerwint Globe-valve-beheiningen yn isolaasje fan hege temperatuer, enarearje har om betrouberens op lange termyn yn macht plant útlaatstsjersystemen.

2. Materiële wittenskip foar hurde omrophurienheid

Wy yngenieur kleverige komponinten om de djoerste wurkkondysje te wjerstean, oerienkommende flinter-fentyl-typen nei spesifike media easken:

Body & Disc Materials: Kies út HT300 CAAL-izer (kosten-effektyf foar wetter / 8 ° C), WCB Carbon Steel (Corrosion-resistint foar Chemicals, -40 ° C ~ 450 ° C). Us 6-inch en 4-inch flinterkleppen dikke disctende disc-ribben om deformation te foarkommen ûnder hege streaming fan hege streamingen, útperformearende standertûntwerpen troch 25% yn syklus libben.
Seal Combinations: Soft Seals (NBR / EPDM) Biede ≤01mm Leak-lekkage tolerânsje foar wetter en ôffalweiders (roestfrij stielen (roestfrij stoarte media, sûnder eroazje, kritysk foar mynbou as sement planten.

3. Intelligent Actuaasje foar presysbehear

Us flinterwykte yntegrearje avansearre meganismen om operasjonele effisjinsje en feiligens te ferbetterjen:

Wjirm gear reducers: standert op hânmjittige kleppen, dizze leverje 5: 1 koppelmannichfâldiging en sels-beskoattele funksjonaliteit, sels ynskeakelje foar 12-inch diaminearren by it eliminearjen fan efterste risiko’s.
Automation-Ready Design: Pneumatyk, elektryske, as Hydraulyske Actuators Mount direkt nei ISO 5211 Top Flanges, stypje fail-feilige posysjes (iepen / slute / Hâld) en 4-20MA-feedback foar PLC-yntegraasje. Dit makket ús kleppen ideaal foar automatisearre prosessen, ferminderjen fan response tiid mei 30% fergelike mei legacy globe valve systemen.

Ferheegje jo streamkontrôle mei Storaen

Fan wetterferdieling foar yndustriële prosessen fan hege temperatuer leverje ús flinterkleppen de krektens, duorsumens, en oanpassing jo systeem easken. Mei ynnovative dichting, premium materialen, en tûk-aktuaasje, wy hawwe de flinterwâl omfoarme út in ienfâldich shutoff-apparaat yn in hege prestaasjes kontrôle oplossing. Ferkenne ús Butterfly-kleppen hjoed te keap en belibje it ferskil dat yngenieur treflikens makket – om’t yn streamkontrôle makket, is it prestaasje alles.

Storaen Butterfly-kleppen: Oanpaste oplossingen en kwaliteitsfersekering

Storaen Redefines Industrial Flow Control Mei Tailor-makke Butterfly Valve Solutions en kompromisearjende kwaliteitsnormen, soargje derfoar dat elke fentyl oan jo unike operasjonele easken foldocht. Fan materiële seleksje oan prestaasjes sertifikaasje, kombinearje ús flinter-fentylsoarten stimulearring fleksibiliteit mei migorous kwaliteitsfersekering – hjir binne hoe’t wy presyzje leverje foar jo spesifike behoeften.

Oanpassing: Engineered nei jo krekte spesifikaasjes

1 Oanpaste grutte en konfiguraasjes
DN40 bedarje mei DN1200, ús 4-inch Butterfly Valve en 6-inch Butterfly Valve-modellen (en boppe) oanpasse oan piipnetwurken fan elke skaal. Net-standert grutte? Wy meitsje oanpaste diameters foar unike ynstallaasjes, fan kompaksjes HVAC-systemen nei massive yndustriële pipelines.
Kies út wafel, lug, fljocht, as weldde ferbiningen om te oerienkomme mei Asme, din, din, as Jis-standerts-eliminearjende adapter-problemen yn wrâldwide projekten.

2. Materiaal en segels-optimalisaasje

Body materialen: Selektearje HT300 CAAL-izer (wetter / gas), WCB koalstofstiel (swiere yndustry), of 316L-roestfrij stiel (Corrosion ferset) om media te passen fan -40 ° C.
Seel-soarten: Soft Seals (Nbr / EPDM) foar wetter / ôffald-lekkage), as hurde metalen sicht (roestfrij stiel + fluiten) foar hege-temperatuerkosten fan glove-overformearjende gleaze dwaasens.

3. Actuation & functionaliteiten

Hânlieding (wjirm gear), pneumatyk, elektryske, as hydraulyske aktuators mei ISO 5211 Mounting soargje foar presys kontrôle. Foegje fail-feilige meganismen ta (air-to-iepen / slute) of 4-20 meter feedback foar automatisearre prosessen.
Spesjaliseare ûntwerpen: Cryogenyske kleppen (-196 ° C), hege fakuümodellen, as fjoerfeilige konfiguraasjes foar feiligens-krityske applikaasjes.

Kompromisearjende kwaliteit: fan ûntwerp nei levering

1 Rigorous testregime

Hydrostatyske tests: 1,5x drukwurdearring foar skulpen, 1.1x foar sitten, ferifiearje nul lekkage.
Fyts testen: 5.000+ operaasjes foar sêfte seehûnen, 10.000+ foar Hard Seals-bewegingen fan hurde seehûnen dy’t yndustry-normen oerdrage.
Materiaal Traceabeability: Elke komponint omfettet in mûne sertifikaat, soargje foar neilibjen mei gemyske wjerstân en temperatuereasken.

2 garânsje en nei-ferkeap-stipe

1-jier-garânsje beslacht sealprestaasje en meganyske defekten, mei 24/7 technyske stipe foar ynstallaasje, ûnderhâld, of troubleshooting.
Spare dielen beskikberens: rappe levering fan ferfangende sitten, skyfkes, of aktuators om downtime-ideaal te minimalisearjen foar klanten dy’t flinterkleppen te keapjen te keap te keap yn bulk.

Wêrom kieze Storaen foar oanpaste flinterwâlten?

Saakkundigens fan tapassing: Oft jo in konsentryske flinterferslach nedich binne foar wetterbehandeling as in trijwilligste model foar petrochemyske planten, ús yngenieurs yn oerienstimming hawwe en applikaasjes foar jo krekte prosesparameters.
Totale kosten effisjinsje: Oanpaste oplossingen ferminderje oer-engineering kosten, wylst duorsume ûntwerpen ûnderhâld snije mei 30% yn ferkenning mei generike kleppen.

Ferheegje jo systeem mei oanpaste presyzje

Makket jo net foar off-the-Shelf as jo operaasjes treflikens easkje. Oanpaste Butterfly-flinter-stipe fan Storaen-stipe troch Rigorous Fersekering – leverje de prestaasjes, betrouberens, en oanpassing dy’t jo projekten fertsjinje. Ferkenne ús flinterkleppen hjoed te keap en ûntdekke hoe oanpast Engineering Flow Control transformeart.

Klassifikaasje troch struktuerfoarm
(1) Sintrum Sealed Butterfly Valve

(2) Single Ecentriceare ôffal flinterkventaal
(3) DOUBLE ECCENTRICTE SEAL Butterfly Valve

(4) Trije eksintrike Seal Butterfly Valve

Neffens it segeljen fan segelflak materieelklassifikaasje
(1) Soft Seal Butterfly Valve:
1) Dichting vice troch net-metallysk sêft materiaal oant net-metallysk sêfte materiaal komposysje.
2) Dichting vice by metaal hurd materiaal oant net-metallysk sêfte materiaal komposysje.
(2) Metal Hard Seal Butterfly Valve: Sealing Vice by Metal Hard Materiaal oant metalen hurde materiaal komposysje.

Klassifikaasje troch sealingformulier
(1) FORCED DEAL Butterfly Valve
1) Elastyske Seal Butterfly Valve. Seil spesifike druk troch de fentylplaat-eksproaasje-fentylstoel as de fentyl is sletten, de fentylstoel as fentylsplaat elastisised elastisiteit.
2) Eksterne Torque Seal Butterfly Valve. Sealing druk wurdt generearre troch de koppel tapast op ‘e fentyl skaft.
(2) Pressurized Seal Butterfly Valve. De sealingspesifike druk wurdt generearre troch de fentylstoel as fentylplaat op ‘e poppet-dichtige elemint folmacht-foling.
(3) Automatyske dichting flinterferslach. Sealing druk wurdt automatysk generearre troch de medium druk.

Klassifikaasje troch wurkdruk te wurkjen
(1) Vacuum Butterfly Valve. Wurkdruk ûnder de standert stapel fan atmosferyske kalinder flinterferslach.
(2) Lege druk Butterfly Valve. NOMINAL druk PN <1,6MPA Butterfly Valve.
(3) Medium druk Butterfly Valve. Nominale druk pn 2.5 – 6.4MPA Butterfly Valve.
(4) Hege druk Butterfly Valve. Nominale druk pn 10.0 – 80.0MPA Butterfly Valve.
(5) Ultra-hege druk Butterfly Valve. Nominale druk pn> 100mpa flinterventilve.

Klassifikaasje troch bestjoerings temperatuer
(1) High Temperatur Butterfly Valve. T> 450 C Butterfly Valve
(2) Medium temperatuer Butterfly-kleed. 120 c(3) Normale temperatuer Butterfly-kleed. In 40 c(4) Lege temperatuer Butterfly-fentyl. In flinterventelling fan 100 (5) Ultra-lege temperatuer flinterferslach. T <A 100 C Butterfly Valve.

(1) Butterfly kleed.

De flinterplaat fan ‘e Butt-Clamp Butterfly-klep is ynstalleare yn’ e direym rjochting fan ‘e Pipeline. Yn it silindryske kanaal fan it flinter-fentyl draait de skyffoarmige flinterplate om ‘e as, de hoeke fan rotaasje tusken 0 ° 90 ° draaid oant 90 °, de fentyl is folslein iepen steat.

Butterfly Valve is ienfâldich yn struktuer, lyts yn grutte en ljocht yn gewicht, en bestiet út mar in pear dielen. En moat allinich 90 ° Rotearje, kin fluch iepenje en slute, ienfâldige operaasje, tagelyk hat de fentyl goede floeiende kontrôle skaaimerken hat. Doe’t de flinter-fentyl yn ‘e folslein iepen posysje is, is de dikte fan’ e flinter fan ‘e flinter dy’t troch it fentamen streamt, sadat de druk drop is generearre heul lyts, dus it hat goede streambehearskarakteristiken. Butterfly-klevering hat twa soarten dichting: elastyske segel en metalen segel. Elastyske segelventvalve, de segel kin ynsteld wurde yn it fentyl lichem of hechte oan ‘e flinterplaat om.

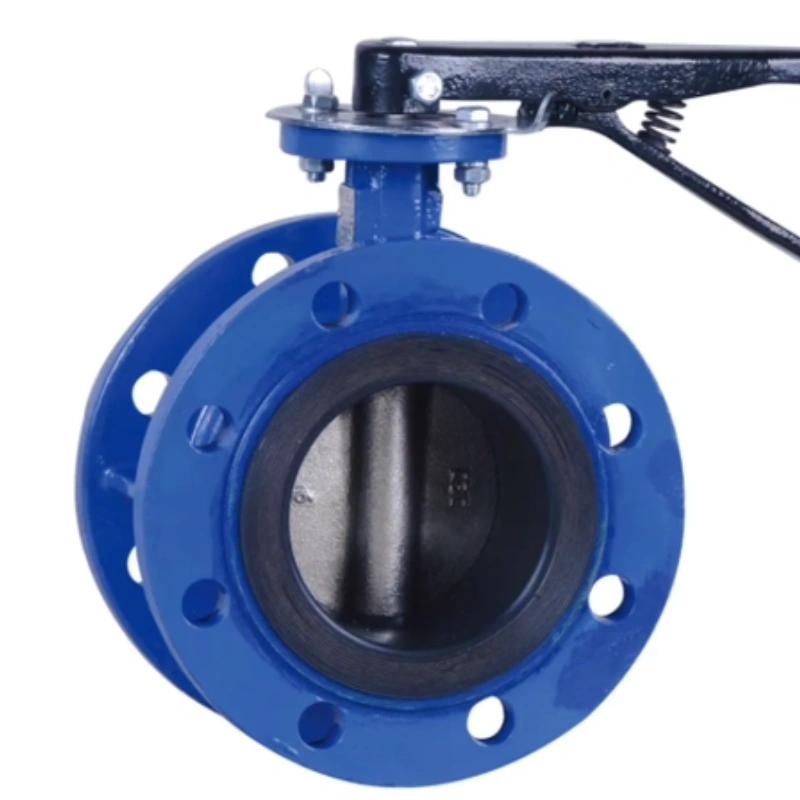

(2) Flanged Butterfly Valve.

Flanged Butterfly-klep foar fertikale plate-struktuer, de fentyl stam foar de heulende wichtige ôffal foar fleksibele struktuer, monteare op it fentyl lichem, flintersplaat Surfacurface Surface-plate-oerflakkende oerflak. De dichtring fan ‘e sêfte segelventing is makke fan nitrile rubber, dy’t is ynstalleare op’ e flinterplaat.

(3) Lug-type flinterwyk.

(4) Welded Butterfly Valve.

Welded Butterfly Valve is in net-sletten type flinter, wûn yn bouwmateriaal, Metallurgy, Metallurgy, Metalliskontry-pipeline, brûkt om te ferbinen, iepen te meitsjen en te sluten of oan te passen of oanpasse oan.

Klemme soft seal Butterfly Valve Main Foarmyske ienheid grutte-ienheid: mm

Wat is in flinterklecht brûkt foar?

In flinterklep is in soarte fan kwart-beurt dy’t in draaiende skiif brûkt om floeistofstream te regeljen. It ûntwerp befettet ferskate funksjes dy’t it geskikt meitsje foar spesifike applikaasjes yn ferskate yndustry, ynklusyf wetterfoarsjenning, ôffalhanneling, gemyske ferwurking, en HVAC-systemen. De funksjoniteit en foardielen fan in flinterwâl kin helpe jo te helpen op ynformeare besluten te meitsjen op har gebrûk yn ferskate senario’s.

Ien primêr doel fan in flinterklep is om de stream fan floeistoffen en gassen te kontrolearjen. De skiif binnen de fentyl pivots om in sintrale as, wêrtroch rappe en effisjinte operaasje tastean. Dit meganisme fan kwart-draai is benammen foardielich as rappe oanpassingen oan streamtariven binne nedich. Bygelyks, yn planten fan wetterbehandelingen as yndustriële applikaasjes wêr’t krekte kontrôle krúsjaal is, kin in flinterklean as in effektive oplossing tsjinje.

Fierder wurde flinterkleppen erkend foar har ljochtgewicht en kompaktûntwerp. Yn fergeliking mei oare soarten kleppen besette se minder romte, wêrtroch se it ideaal meitsje foar ynstallaasjes yn strakke romten of wannear’t gewichtwedskynwassen kritysk binne. Oft yn pipelines of beheinde gebieten, it minimalistyske oanlis fan in flinterwâlen tastean foar algeande fersekering troch te offersjen funksjonaliteit.

In oare wichtige tapassing fan in flinterklep is yn systeem isolaasje. Troch it sluten fan ‘e skiif te sluten, makket de fentyl in strakke segel dy’t foarkomt dat floeistofstream foarkomt. Dit is foaral nuttich yn ûnderhâldscenarios wêr’t isolearjende seksjes fan in pipeline nedich is. De mooglikheid om fluch en betrouber te ferleegjen makket flinterwesten in essensjele komponint yn kontrolearjende systemen en feiligens te soargjen yn ferskate yndustriële prosessen.

Yn gearfetting wurdt in flinterwâl brûkt yn ferskate applikaasjes om FLOW te regeljen, isolearje systemen, en ferbetterje operasjonele effisjinsje ferbetterje. It kompakt ûntwerp, rappe operaasje, en betrouberens meitsje it in populêre kar yn in protte yndustry. Begripe wat in flinterklep wurdt brûkt foar sil jo ynskeakelje om de krityske rol te wurdearjen dat it spilet yn floeiende kontrôle en behear. Oft jo belutsen binne by Engineering, ûnderhâld, ûnderhâld, of yndustrieelûntwerp, it hawwen fan in solide begryp fan Colled-applikaasjes yn jo profesjonele stribjen.

De foardielen fan flinterwâlts

Ien wichtich foardiel fan flinterwâlts is har kompaktûntwerp. Oars as tradisjonele kleppen dy’t de tendearje bulky te wêzen, kin flinterkleppen bestean út in ienfâldige skiif op in skaft. Dizze streamline struktuer makket it ynstallearjen yn strakke romten, wêrtroch har in ideale opsje makket foar projekten mei beheinde keamer foar apparatuer. Derneist ferminderet har ljochtgewicht de natuer it algemiene gewicht fan piping systemen, dy’t liede ta makliker ôfhanneling en ynstallaasje.

In oar kritysk foardiel fan flinterwâlts is har rappe operaasje. It ûntwerp fasiliteart rap iepening en sluten, mei in rotaasje fan mar 90 graden nedich foar folsleine beweging. Dizze funksje is benammen weardefol yn applikaasjes wêr’t yntiids kontrôle fan Flow-paramount is, lykas yn foarsjenning fan wetterbehandeling as gemyske ferwurkingsplanten. De rappe reaksjefermogen fan Butterfly-oanfallen bydraad oan om operasjonele effisjinsje te ferbetterjen en downtime te ferminderjen.

Boppedat biede flinterwyken poerbêste streamregeling. Doe’t foar in part iepene, kinne dizze kleppen in streamline oanmeitsje, wylst se effektyf de media trochgeane. Dizze karakteristyk is essensjeel yn applikaasjes wêr’t krekte streambehear is krúsjaal, tastean foar konsistente systeemprestaasjes.

Butterfly-kleppen eksposearje ek duorsumens en behoeften fan duorsumens en lege ûnderhâld. Oanlein fan robúste materialen as roestfrij stiel of pvc, se binne resistint foar korrossje, wêrtroch se geskikt meitsje foar ferskate stoffen, ynklusyf agressive gemikaliën en korrosive omjouwings. Har ienfâldige meganisme ferminderet de kâns op meganyske mislearring, fjouwer ûnderhâldeasken en operasjonele kosten.

Uteinlik makket de oanpassing fan flinterkleppen se geskikt foar ferskate oanfragen oer ferskate yndustry. Fan HVAC-systemen nei wetterfoarsjenning en ôffalhandshandelingen kinne dizze kleppen in breed skala oan ‘e floeistoffen omgean, ferbetterje har nut oer har nut te ferbetterjen oer meardere fjilden.

Wat is it ferskil tusken in poarte klep en in flinterventil?

Bestjoeringsmeganisme

It primêre ferskil tusken poartewâlts- en flinterwykleaze leit yn har ûntwerp en bestjoeringsmeganismen. IN Gate Valve utiseart in lineêre beweging om in poarte op te heffen of te ferleegjen om de stream te kontrolearjen. Dit meganisme is ideaal foar op ôfstân kontrôle, mar presteart net goed yn throttling applikaasjes. Oarsom bestietsje in flinterwâlen in draaiende skiif dy’t om in sintrale as om stream te regeljen. Dit ûntwerp makket it út foar rappe operaasje en is benammen effektyf yn throttling.

Flowkontrôle en effisjinsje

In oare krityske ûnderskie is de streamkarakteristiken. Butterfly-klepjes binne bekend om har fermogen om in konsistinte stream taryf te leverjen mei minimale druk drop. Dizze effisjinsje is heul foardielich yn oerienstimming mei grut folume-applikaasjes en wêr’t romte is beheind. Yn tsjinstelling binne Gate-kleppen minder effisjint yn ‘e goclikêr en kin turbulinsje oanmeitsje, liede ta in prestaasjes tekoart yn’ e senario’s fan hege stream.

Romte- en gewichtwegers

Butterfly-kleppen binne oer it algemien mear kompakt en lichter dan gate-kleppen. Dizze romte-besparjende ûntwerp makket flinterkleppen geskikt foar ynstallaasje yn strakke romten, wêr’t tradisjonele gate-klepjes omslaget it omslachtich kin bewize. It fermindere gewicht fan flinterwâlts ferminderet ôfhanneling by ynstallaasje en ûnderhâld.

Oanfraach geskiktheid

Beide fentallen hawwe spesifike applikaasjes wêr’t se excel. Gate-kleppen wurde typysk brûkt yn applikaasjes dy’t minimale drukferlies nedich binne en wêr’t folsleine isolaasje is-paramount. Oarsom, flineflich-kleppen favoriete wurde yn systemen dy’t rappe operaasje nedich binne en faak stream oanpast, wêrtroch har ideaal makket foar HVAC-systemen, wetterferdieling, en Waterdwater.

Wat binne de trije soarten flinterkleppen?

1. Concentryske flinterwâlten

CONCENTRIC COPERFE-VALVES wurde karakterisearre troch har ienfâldige ûntwerp, wêr’t de skiif excentrically is ôfstimd mei it fentyl lichem. Yn dizze konfiguraasje draait de skiif om in as dy’t parallel leit oan ‘e stream fan floeistof. CONCENTRIC COPERFE CALVES wurde primêr brûkt by applikaasjes mei lege druk, wêrtroch se ideaal makket foar wetter- en ôffalhannelbehanneling. Harren rjochte ûntwerp makket it tastien foar effisjinte streamkontrôle en minimale druk drop, dy’t optimale prestaasjes soarget yn ferskate ynstellingen.

2. eksintrike flinterwâlten

Eksintryske flinterfersen, ek bekend as wiken fan hege prestaasjes, hawwe in unyk ûntwerp dat de skiif mooglik is om offset te wurden fan ‘e fentylstoel. Dit ûntwerp ferbetteret sealende mooglikheden en ferminderet wear fan ‘e fentylkomponinten. Ekscentryske flinterkleppen binne goed geskikt foar mear easkjende applikaasjes, ynklusyf dyjingen dy’t hegere druk en temperatueren belutsen binne. Se excel yn tsjinsten lykas de ôfhanneling fan slurringen, korrosive floeistoffen, en oare útdaagjende media, soargje foar it garandearjen fan lange oanhâldende operaasje en betrouberens.

3. Dûbele eksintrike flinterwâlten

Dûbele eksintrike flinterfersen, as Triple Offset Butterfly-kleppen, nim it ûntwerp fan eksintrike kleppen in stap fierder. Mei twa offset-ien foar de rotaasje fan ‘e skiif en in oar foar it segel fan dizze klepjes-oanbod ferbettere prestaasjes, benammen yn easkjende omstannichheden. It dûbele eksintrike ûntwerp resulteart yn legere friksje tusken de skiif en sit, wêrtroch’t in strakke seed, sûnder de drag assosjeare mei tradisjonele fentylûntwerpen. Se binne de ideale kar foar applikaasjes mei hege druk, heechstemperatuer en faak brûke yn yndustry, lykas oalje- en gas, macht-generaasje, en farmaseutika.
